ipolog 4 Workspace: Modulleiste / Symbolleiste

Workspace Modulleiste Module Bar Symbolleiste Background Color Hide Show

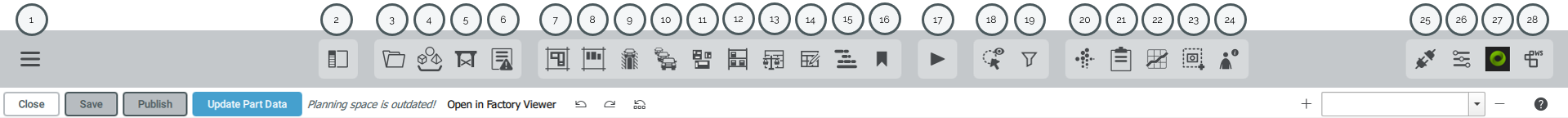

In der Modulleiste sind alle Funktionen zum Arbeiten mit ipolog 4 Workspace dargestellt. Wenn Sie mit dem Cursor über ein Icon fahren, wird Ihnen links neben der zentralen Modulleiste der Name des Moduls angezeigt.

Projektübersicht


1	Projectview.png	Über den Button "Open Project View" kehren Sie zur Projektansicht zurück. Ihr derzeit geöffneter Planungsbereich bleibt dabei im Hintergrund offen, bis Sie entweder einen anderen Planungsbereich öffnen oder über den Button "Return to scenario" oben links im Fenster dorthin zurückkehren.

Dateimenü


2	FileMenu.png	Im File Menu von ipolog 4 Workspace können Sie verschiedene Daten aus Ihrem Projekt exportieren und das Projekt bearbeiten, bzw. Einstellungen anpassen. Mehr dazu hier: File Menu.

Stammdaten


3	SzenarioAdmin.png	Über das Modul Scenario Admin können Daten in Ihrem Projekt exportiert und andere Daten importiert werden. Dazu zählen beispielsweise das Layout, die Montageprozesse und das Produktionsprogramm. Mehr dazu hier: Scenario admin.
4	Catalog.png	Dieses Icon führt Sie zum Catalog. Dort befinden sich die Behälter, Regale, Facilities und die Produkte. Weitere Informationen finden Sie hier.
5	Facilities_WS.png	Hier befinden sich die Facilities: Gebäudeteile, Mobiliar, Umgebungsteile, etc. Diese können auch verschoben und ausgeblendet werden. Außerdem kann geändert werden, ob die Facilities gleichzeitig als Blockierfläche fungieren sollen.
6	logging.png	Dies ist das Logging. Es ist ein Fehlerprotokoll, das Ihnen angibt, welche Probleme genau bestehen.

Planungswerkzeuge


7	mceclip3.png	Im Layout Editor können neue Flächen, Stationen und Werkerpunkte erstellt und verschoben werden. Weitere Informationen finden Sie hier.
8	mceclip4.png	Der Material-Zone Editor ermöglicht Ihnen, einzelne Materialien und Regale auf den Materialflächen zu verschieben und auszuwählen. Weitere Informationen finden Sie dazu bei dem Artikel über den Material-Zone Editor.
9	mceclip8.png	Der Conveyor Editor ist ein Werkzeug, um das Bewegungsprofil der Produktbeförderung je Station zu definieren. Weitere Infos finden Sie hier.
10	mceclip1.png	Das Produktionsprogramm gibt an, wie viele Produkte von der jeweiligen Variante gebaut werden und in welcher Reihenfolge.
11	mceclip2.png	Die Production Flow View ermöglicht es, das Planungsergebnis eines anderen Szenarios aus einem anderen Projekt in das aktuell geöffnete Szenario zu laden/referenzieren.
12	mceclip3.png	Im Rack Planogram sind die Regale, deren Aufbau und die einzelnen Behälterplatzierungen zu sehen. Weitere Informationen finden Sie hier.
13	mceclip4.png	Im Assembly Process Editor werden die vorhandenen Prozessinformationen tabellarisch dargestellt. Durch die Veränderung bestimmter Parameter kann die Ausführung der Prozesse verändert werden.
14	mceclip5.png	Der Material Provisioning Editor zeigt alle Prozesse im Detail an. Diese können hier auch direkt angepasst werden (Werker, Material, Arbeitspunkte,...). Weitere Informationen finden Sie hier.
15	mceclip9.png	Das Worker Gantt zeigt die Prozesse von jedem einzelnen Werker und bietet die Möglichkeit diese zu verschieben. Das ist essenziell für die Prozessoptimierung. Weitere Informationen finden Sie hier.
16	mceclip7.png	Der TagList Editor bietet die Möglichkeit Arbeitspunkte und Flächen im Layout zu lokalisieren und ihre Beschaffenheit zu verändern.

Animation Control


17	mceclip8.png	Dies ist die Animation Control. In dieser können Sie die Simulation starten und pausieren. Weitere Informationen finden Sie hier.

Ansicht


18	mceclip10.png	Im Selection Display sieht man detaillierte Informationen zu ausgewählten Elementen.
19	mceclip11.png	Der Filter Set zeigt eine selektierte Darstellung einzelner Werker und Produkte. Weitere Informationen finden Sie hier.

Auswertungen


20	mceclip12.png	Der Colorizer bietet einen guten Überblick über die Montagelinie. Er visualisiert farblich beispielsweise, welcher Werker welches Material aufnimmt oder welches Material welchem Produkt zugeordnet ist.
21	mceclip13.png	Das Reporting gibt eine Übersicht über die komplette Werkerauslastung, sowie die produktive und nicht produktive Zeit und die Laufwege.
22	mceclip14.png	Time Distance Diagram zeigt das Zeit-Weg-Verhältnis der Aktivitäten eines Werkers an.
23	mceclip15.png	Hier können Screenshots vom Layout gemacht werden.
24	mceclip3.png	Im Worker Status sind in Echtzeit die Werkertätigkeiten abgebildet.

Optionen und Plug-Ins


25	Plugins.png	Plugins erlaubt es Ihnen, sich mit CAD-Programmen zu verbinden bzw. 3D-Daten zu importieren.
26	Einstellungen.png	In den Options können Sie die ipolog 4 Workspace Einstellungen anpassen.
27	OmniverseConnector.png	Der Omniverse Connector erlaubt Ihnen den Datenaustausch mit dem NVIDIA Omniverse. Mehr dazu hier: Omniverse Connector.
28	About.png	In About sind die verwendete ipolog Version sowie Metadaten zu finden.

Funktionsleiste


Funktionsleiste_Close.png	Close schließt den Planungsbereich und kehrt zur Projektansicht zurück.
Funktionsleiste_Save.png	Save speichert den aktuellen Fortschritt.
Funktionsleiste_Savenpublish.png	Save & Publish speichert den aktuellen Fortschritt und synchronisiert die im Projekt entstandenen Änderungen mit dem Szenario.
Funktionsleiste_Updatepartdata.png	Update Part Data aktualisiert den Teiledatenstand im Planungsbereich mit dem Stand aus dem Szenario.
Funktionsleiste_FV.png	Open in Factory Viewer öffnet Ihr Projekt im ipolog Factory Viewer. Mehr dazu hier: ipolog Factory Viewer.
Funktionsleiste_UndoRedo.png	Undo/Redo/Undo history lässt Sie die letzte gemachte Änderung verwerfen und wiederherstellen bzw. die Änderungshistorie einsehen.

Symbolleiste


mceclip1.png	View all: Es wird rausgezoomt und man sieht das gesamte Szenario
mceclip2.png	View from top:Das Szenario wird von oben gezeigt
mceclip3.png	Toggle walk/examiner mode: 3D-Darstellung und Navigation aus Werkersicht. Die Materialbereitstellung am Band kann aus der Werkerperspektive betrachtet werden.
setbgcolor_WS.png	Set Background Color:Hintergrundfarbe für das Projekt auswählen
Facilities_WS.png	Hide/Show facilities: Umgebung ein- und ausblenden
showworkers_WS.png	Hide/Show workers: Werker ein- und ausblenden
showmaterial.png	Hide/Show material: Material (Regale und Boxen) ein- und ausblenden
toggledisplayinfo_WS.png	Toggle display info labels for selected boxgroups:Ein- und Ausblenden von Beschriftungen ausgewählter Box-Gruppen
mceclip8.png	Hide/Show workingpoints: Arbeitspunkte ein- und ausblenden

Fensterkonfiguration / Help Desk


mceclip0.png	Template Fensterkonfiguration:Hier können Sie ein vorgefertigtes Template von Fenstern auswählen bzw. ihr eigenes durch Wählen des "+"-Symbols anlegen. Wählen Sie "-" aus, um ein Template aus der Liste zu entfernen.
mceclip2.png	Open ipolog Help Desk: Weiterleitung zur ipolog Hilfeseite. Auf der Hilfeseite werden Informationen zu den einzelnen Funktionen und weiteren Themen bereit gestellt.

Zuletzt aktualisiert: 2025-07-16
