Teilebasierte Materialflächen-Analyse:
Die einzelnen Werte der teilebasierten Materialflächen-Analyse werden wie folgt berechnet:
| LT/LE Menge Teileanzahl | Die Basis für die LT/ LE Menge sind die angestellten Behälter auf einer Materialfläche. Dafür werden die Wiederbeschaffungsmenge, die zu der Stufe geliefert wird, sowie der Meldebestand summiert, entsprechend der Einstellungen für die einzelnen Versorgungsketten. Die Berechnung der jeweils auf der Fläche platzierten Behälter und Teile kann hier nachgelesen werden. Hinweis: Für die Materialfläche der Stufe ganz links in der Versorgungskette wird für die LOG-ID 0 angezeigt, da hier der Meldebestand standardmäßig auf 0 gesetzt wird und die Wiederbeschaffungsmenge nicht definiert werden kann. Sofern es Änderungen bei dem Meldebestand gegeben hat, wird natürlich die dort definierte Zahl angezeigt. |
| Behältervolumen | LT/LE Menge * Volumen des LE/LT Ressourcentyp |
| LE/Tag | Berechneter Wert der Ladeeinheiten pro Tag aus den Versorgungsketten |
| LE Vol/Tag [m³] | Volumen der Ladeeinheit (Länge * Breite * Höhe) * Anzahl LE/Tag |
| LT/Tag | Berechneter Wert der Ladungsträger pro Tag aus den Versorgungsketten |
| LT Vol/Tag [m³] | Volumen der Ladungsträger (Länge * Breite * Höhe) * Anzahl LT/Tag |
Beispiel:
Maße Ladungsträger LOG-001.1:
1,580*1,080*1,000 m
LT Vol / Tag [m³]:
1,580*1,080*1,000 m * 40 = 68,26 m³
Lager-Kennzahlen
Die einzelnen Werte der Lagerkennzahlen werden wie folgt berechnet:
| Auslastung Bodenfläche | (Belegte Materialfläche / Größe Materialfläche) *100 |
| Auslastung Bodenfläche inkl. Regalfläche | = (Auslastung Regalfläche * (Grundfläche Regal / Gesamtfläche)) *100 + (Auslastung restliche Fläche * (restliche Fläche / Gesamtfläche)) * 100 Bei mehreren Regalen werden die einzelnen Auslastungen addiert. |
| Auslastung Anstellkante | =(Belegte Anstellkante / Länge der Anstellkante) *100 |
| Boden-Palettenstellplätze verfügbar belegt | Laut Definition ist ein Stellplatz 1,170 m². Berechnung daher: =(Materialfläche-durch Regal belegte Fläche) / 1,170 Hinweis: Ergebnis abrunden =durch Material belegte Fläche (ohne Regalfläche) / 1,170 Hinweis: Ergebnis aufrunden |
| Regal-Palettenstellplätze verfügbar belegt | Die Berechnung erfolgt je Ebene und wird dann aufsummiert = Fläche Regalebene / 0,9801 Hinweis: Ergebnis abrunden = belegte Fläche auf Regalebene / 0,9801 |
| Palettenstellplätze gesamt | Hier werden die jeweiligen Ergebnisse für die Regal-Palettenstellplätze und die Boden-Palettenstellplätze aufsummiert. |
| Auslastung Regalfläche | =(((belegte Fläche Regalebene 1 / Fläche Regalebene 1) + (belegte Fläche Regalebene 2 / Fläche Regalebene ) (...) ) / Anzahl der Ebenen ) *100 |
| Paletten Belegung | Hier werden je Regal nochmals die belegten und verfügbaren Stellplätze dargestellt. |

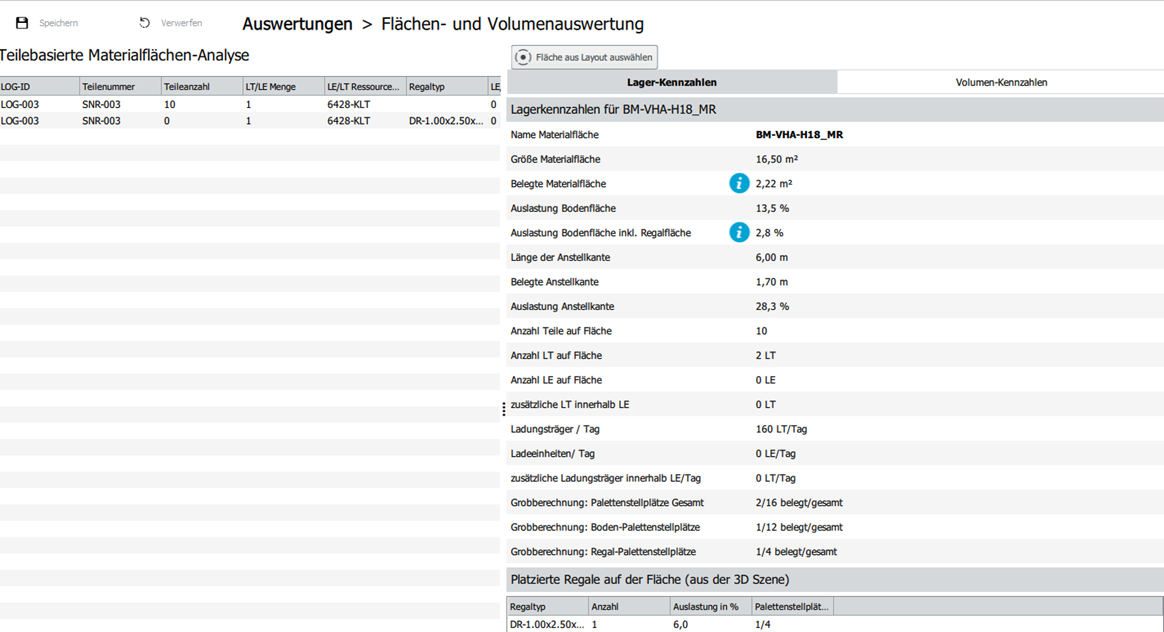

Beispiel:
Auslastung Bodenfläche:
(2,22 m² / 16,50 m²) * 100 = 13,5 %
Auslastung Bodenfläche inkl. Regalfläche:
Regal-Grundfläche: 1,87 m²
Fläche der belegten Regalebene: 1,03 m²
Belegte Fläche im Regal mit 1 Behälter: 0,25 m²
Auslastung:
0,25 m² / 1,03 m² = 0,24
0,24 / 4 = 0,06 (da insgesamt 4 Ebenen im Regal)
0,06 * (1,87 m² / 16,50 m² ) * 100 + (0,35 / 16,50) * 100 = 2,8 %
Hinweis: Hier wird die Auslastung des Regals zur Auslastung des Bodens addiert.
Auslastung Anstellkante:
1,70 m / 6,00 m *100 = 28,3 %
Boden-Palettenstellplätze:
(16,50 m² - 1,87 m²) / 1,170 = 12,5
Abgerundet: 12 Stellplätze verfügbar
0,35 / 1,170 = 0,29
Aufgerundet: 1 Stellplatz belegt
Regal-Palettenstellplätze
| Regalfläche | Größe | Stellplätze verfügbar |
| Unten | 1,28 m² | 1,28 m² / 0,9801 m² = 1,30 Abgerundet: 1 Stellplatz |
| Mitte | 1,16 m² | 1,16 m² / 0,9801 m² = 1,18 Abgerundet: 1 Stellplatz |
| Mitte 2 | 1,03 m² | 1,03 m² / 0,9801 m² = 1,05 Abgerundet: 1 Stellplatz |
| Oben | 1,03 m² | 1,03 m² / 0,9801 m² = 1,05 Abgerundet: 1 Stellplatz |
In Summe: 4 Regal-Palettenstellplätze verfügbar
0,25 m² / 0,9801 m² = 0,25
1 Regal-Palttenstellplatz belegt
Paletten-Stellplätze gesamt:
12 Boden-Palettenstellplätze + 4 Regal-Palettenstellplätze = 16 Palettenstellplätze
Auslastung
((0,25/1,03 + 0/1,03 + 0/1,16 + 0/1,28) / 4) * 100 = 6,0 %
Volumen-Kennzahlen
Die einzelnen Werte für die verschiedenen Anlieferarten werden wie folgt berechnet:
| Volumen / Tag | Summe von LE / Tag und LT / Tag aller Teile, die der Fläche zugewiesen sind. |
| Anzahl LKW / Tag | Dieser Wert wird mit obigem ermitteltem Volumen pro Tag berechnet: Volumen pro Tag / Volumen pro LKW |
| Belegte Zeit | Dieser Wert wird mit obiger ermittelter Anzahl LKW pro Tag berechnet: LKW pro Tag * Entladezeit pro LKW [min] |
| Kapaz. Auslastung der Fläche | Dieser Wert wird mit obiger ermittelter belegter Zeit berechnet: Belegte Zeit [min] / Gesamtzeit [min] * 100 |
Für die Berechnung der Gesamtauswertung der Fläche wird das Gesamtvolumen herangezogen. Alle weiteren Werte werden ebenfalls aufsummiert.

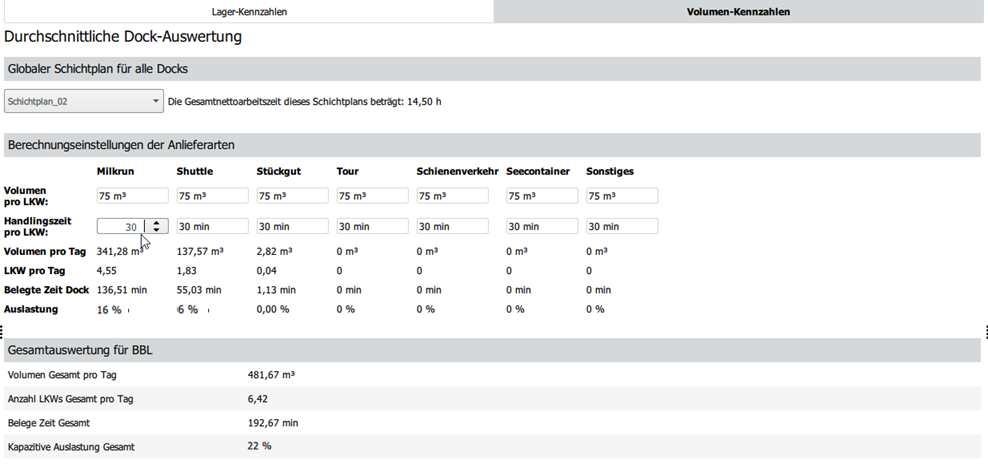

Beispiel:
Anzahl LKW / Tag für Milkrun:
341,28 m³ / 75 m³ = 4,55
Belegte Zeit für Milkrun:
4,55 * 30 min. = 136,51 min.
Kapaz. Auslastung der Fläche:
136,51 min. / 870 min. *100 = 16%
Gesamt:
Volumen Gesamt pro Tag:
341,28 m³ + 137,57 m³ + 2,82 m³ = 481,67 m³
Anzahl LKWs Gesamt pro Tag:
4,55+1,83+0,04 = 6,42
Belegte Zeit Gesamt:
136,51 min. + 55,03 min. + 1,13 min. = 192,67 min.
Kapazitive Auslastung Gesamt:
16 % + 6 % + 0,00 % = 22 %
