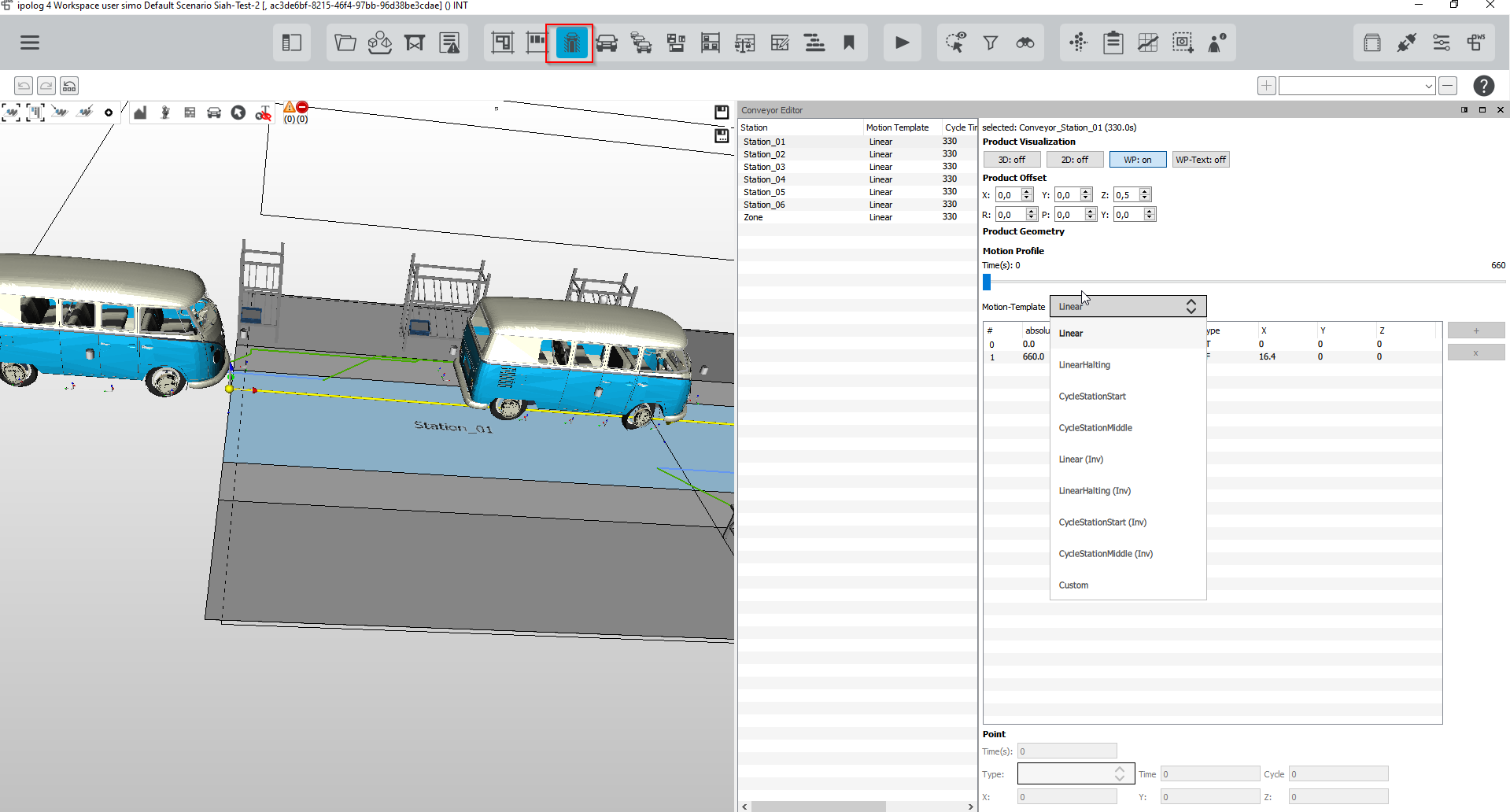

ipolog 4 Workspace: Conveyor Editor

Der Conveyer Editor ist ein Werkzeug, um das Bewegungsprofil der Produktbeförderung je Station zu definieren.

Mit Multiselekt können für mehrere Stationen die Einstellungen definiert werden.

Produktvisualisierung

1. 3D on / off: Produkte in der 3D  Szene ein- oder ausblenden
2. 2D on / off: Blockier-/Schattenfläche des Produkts ein- oder ausblenden
3. WP on / off: Arbeitspunkte am Produkt ein- oder ausblenden
4. WO-Text on / Off: Texte der Arbeitspunkte am Produkt ein- oder ausblenden

Produkt Offset (Positionierung)

1. in x-Richtung vom Koordinatenursprung des Produkts
2. in y-Richtung vom Koordinatenursprung des Produkts
3. in z-Richtung vom Koordinatenursprung des Produkts
4. Rotation und Neigung

Bewegungsprofil

• Linear:
• Lineare Bewegung über zwei Stationenslängen und zwei Takten, beginnend vom Stationsursprung, wird genutzt um stationsübergreifend zu simulieren
• LinearHalting
• Lineare Bewegung durch die Station und stoppt zu Stationsende
• CycleStationStart
• CycleStationMiddle
• Linear (Inv)
• identisch zu Linear, startet allerdings am geometrischen Stationsende, Bewegung in Richtung der vorherigen Station
• LinearHalting (Inv)
• identisch zu LinearHalting, allerdings entgegensetzte Richtung
• CycleStationStart (Inv)
• CycleStationMiddle (Inv)
• Custom
