Im Assembly Process Editor werden die vorhandenen Prozessinformationen tabellarisch dargestellt. Durch die Veränderung bestimmter Parameter kann die Ausführung der Prozesse verändert werden.
Die Prozessinformationen werden aus der Montageprozessdatei entnommen. Weitere Informationen zur Montageprozessdatei sind hier. Folgende Prozessinformationen werden tabellarisch aufgelistet.
- Station
- Bereich
- Werker
- Produkt
- Operation
- Beschreibung
- Sequencehinweis
- Dauer
- Material
- Materialanzahl
- Farbhinweis

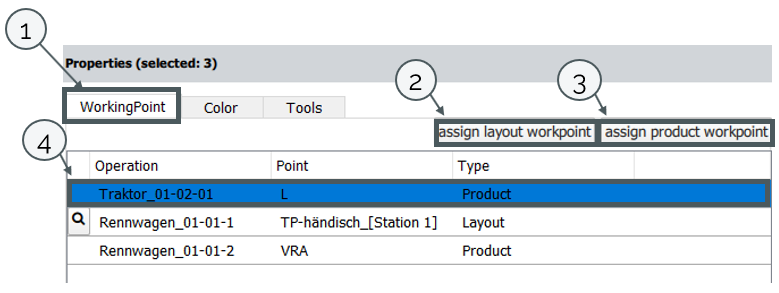

Auf der rechten Seite unter Properties kann unter WorkingPoint (1) ein Layout Workpoint (2) oder ein Produkt Workpoint (3) einem Prozess hinzugefügt werden. Dazu einen Vorgang auswählen, welcher zuvor aus der rechten Tabelle entnommen wurde. Anschließend den Vorgang, welchem ein Layout Workpoint (2) oder ein Produkt Workpoint (3) hinzugefügt werden soll, auswählen.

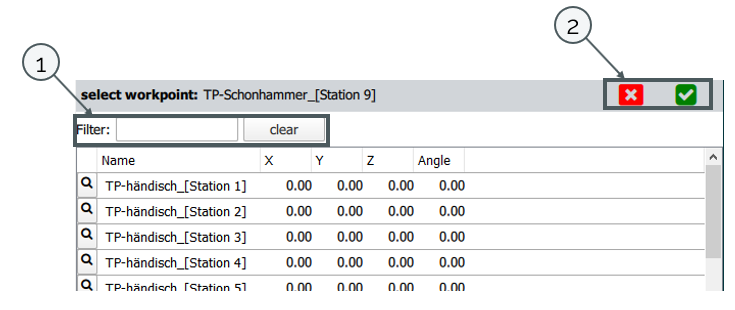

Um ein Layout Workpoint hinzuzufügen, diesen auswählen, eine Suchfunktion ist über den Filter möglich (1). Die Auswahl anschließend mit dem grünen Hacken bestätigen oder die Auswahl mit dem X löschen (2). Die Layout Workpoints werden aus der Montageprozessdatei entnommen.

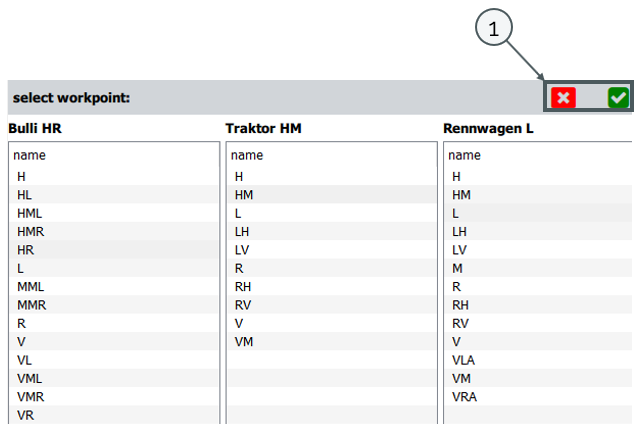

Um ein Produkt Workpoint hinzuzufügen, für das jeweilige Produkt diesen festlegen und anschließend bestätigen oder die Auswahl löschen (1). Die Produkt Workpoints werden aus der Montageprozessdatei entnommen.

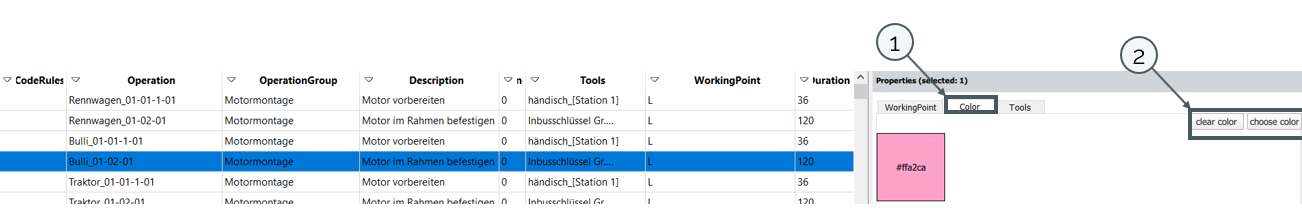

Um eine Farbe für die Tabelle im Assembly Process Editor auszuwählen, kann über Color (1) und anschließend über "choose Color" eine Farbe ausgewählt werden. Dazu muss in der Tabelle auf der rechten Seite eine Spalte ausgewählt sein. Die Farbe kann über "clear color" anschließend zurückgesetzt werden (2).

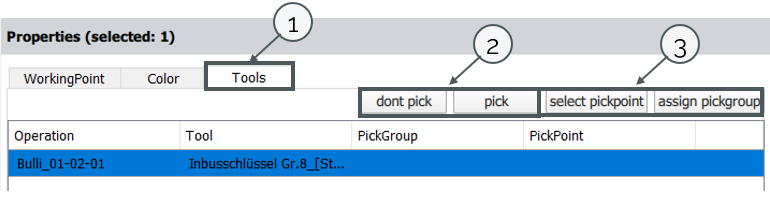

Unter Tools (1) kann ausgewählt werden, ob Werkzeuge ausgewählt werden sollen oder nicht. Dies kann mit "dont pick" oder "pick" bestimmt werden (2). Zudem kann ein pickpoint für das Werkzeug ausgewählt werden oder das Werkzeug einer pickgroup zugewiesen werden (3).
