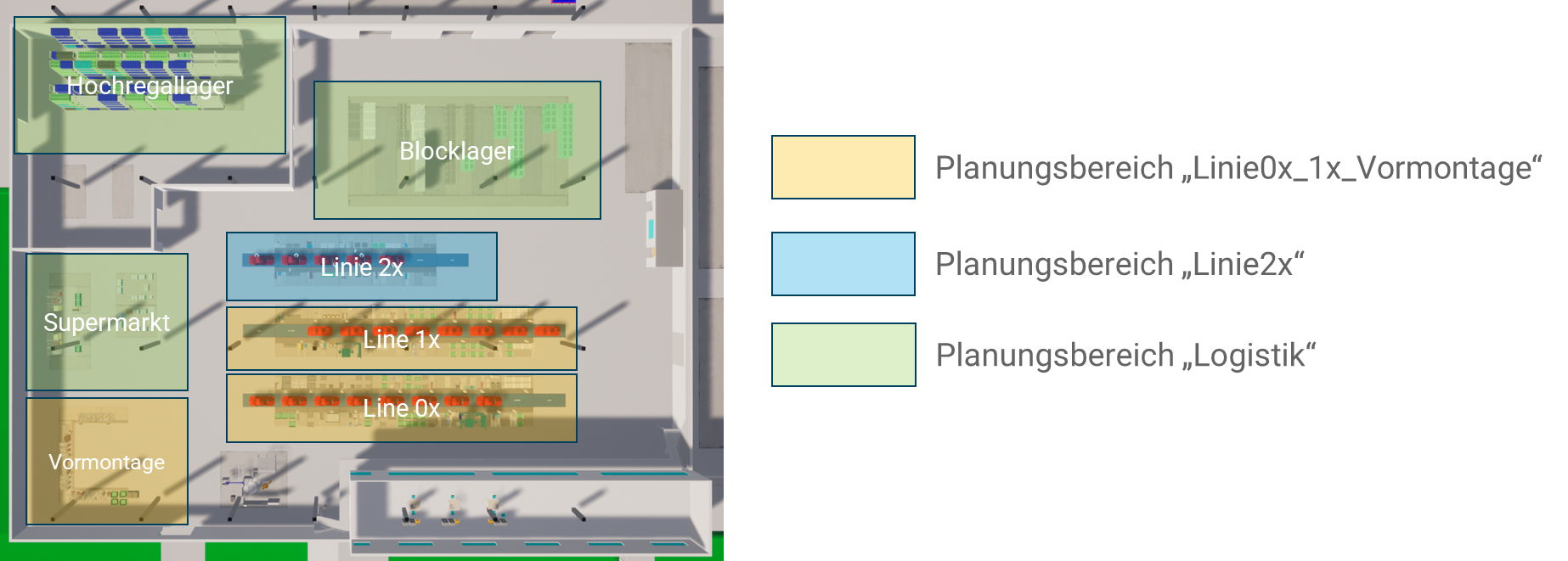

Ihre Kollegen haben auf Basis der bestehenden Layout-Planung einen Entwurf der Layoutstruktur skizziert:
Ihre Planungsarbeit bezieht sich hier vor allem auf den Planungsbereich "Logistik".
Wechseln Sie hierfür in das Submodul „Layouteditor“:
Im Layouteditor ist es möglich, das Layout einer Fabrik zu importieren, sowie die Flächen zu strukturieren und zu z.B. funktionellen Bereichen zusammenzufassen (Beispiel: Wareneingang oder Montage etc.). Durch das Anlegen von unterschiedlichen Layout-Leveln und dem anschließenden Zuweisen von Materialflächen entsteht die gewünschte Layoutstruktur.

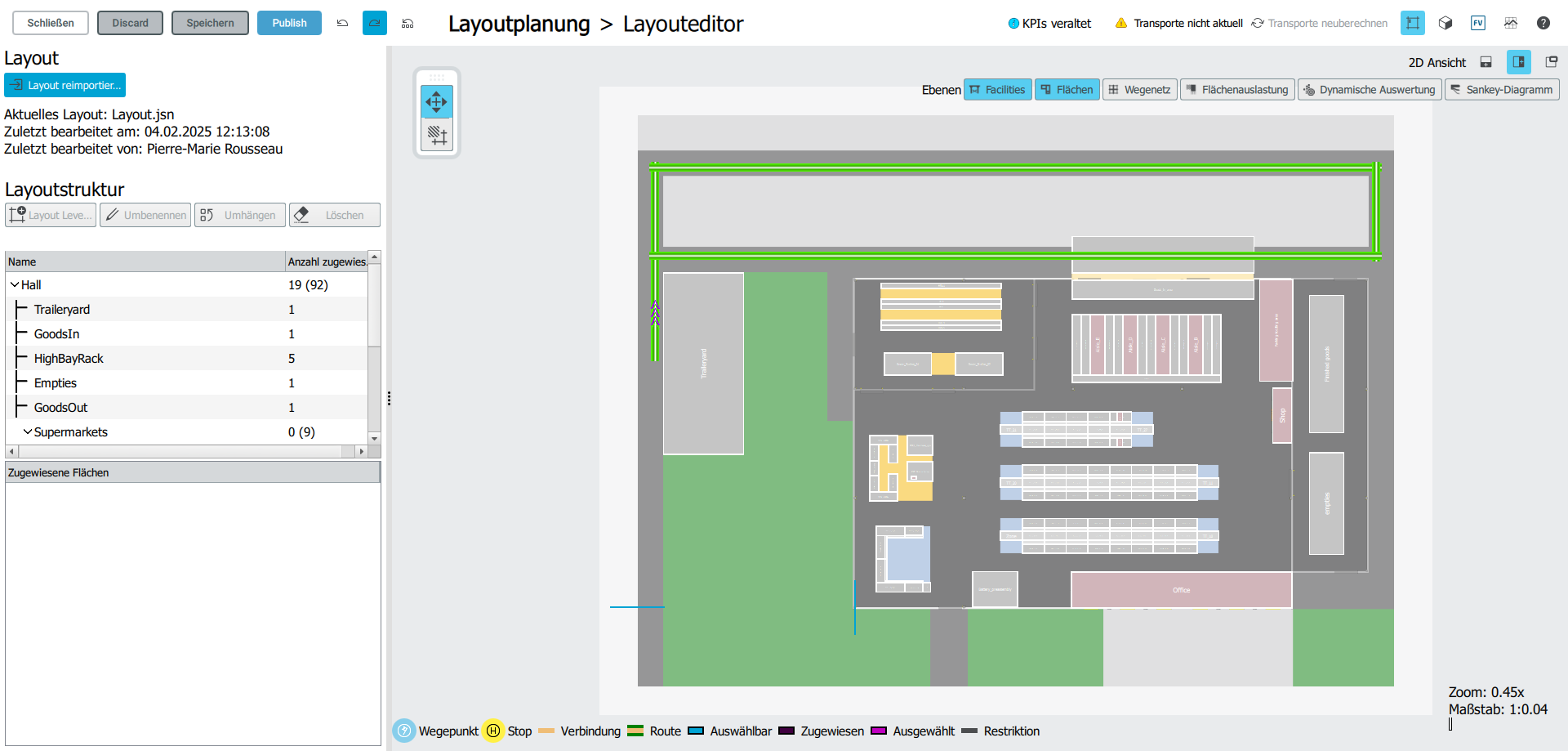

In ipolog haben Ihre Kollegen bereits angefangen, die Struktur aufzubauen:

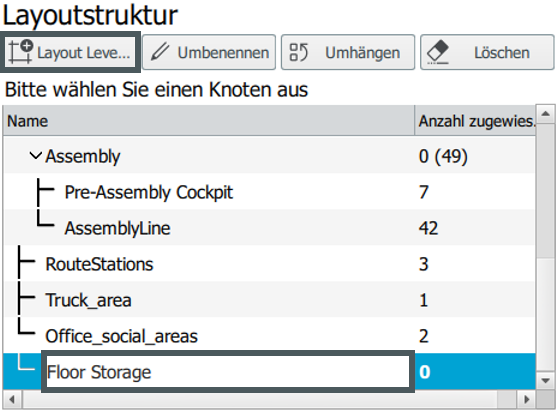

Vervollständigen Sie die Layoutstruktur indem Sie im ersten Schritt das fehlende Layout-Level "Floor Storage" anlegen. Hierzu wählen Sie die "Hall" als übergeordnetes Level aus und klicken anschließend auf "Insert Layout Level". Ein neues Level wird als letzter Eintrag in die Liste hinzugefügt:

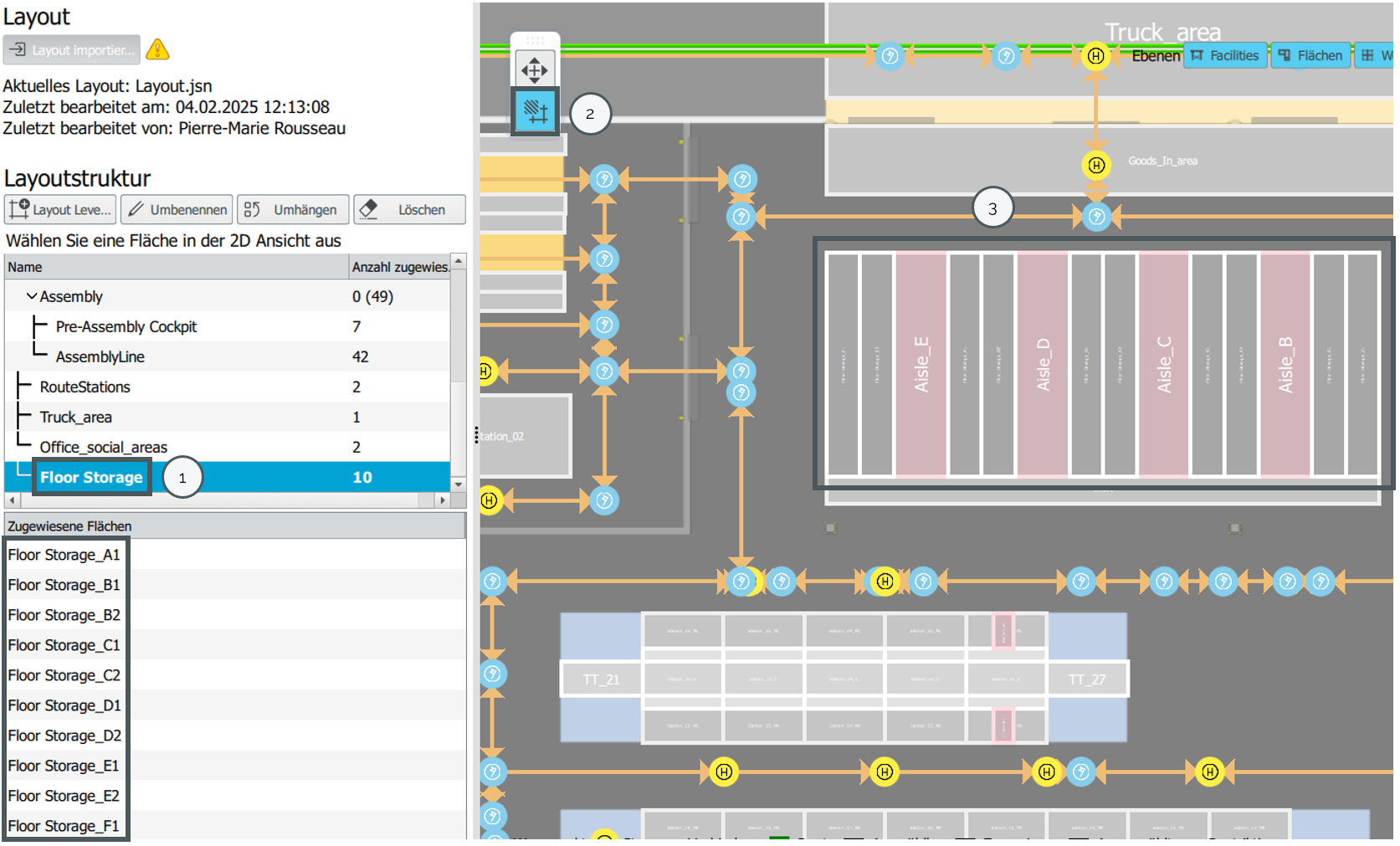

Im nächsten Schritt müssen Sie nun dem neu erstellten Layout-Level die entsprechenden Flächen zuweisen. Wählen Sie hierfür zunächst "Floor Storage" aus und klicken Sie dann auf den Button "Zuweisen von Materialflächen zur Layoutstruktur" in der Toolbar links oben in der 2D-Ansicht. Klicken Sie dann auf die entsprechende Fläche, die Sie zum Layout-Level hinzufügen wollen. Wiederholen Sie den Vorgang, bis alle Flächen zum entsprechenden Layout-Level zugeordnet sind:
Wählen Sie die mit "Floor Storage" gekennzeichneten Flächen aus. Lassen Sie die "Aisles" und die "Route_Station_03" aus.
Speichern Sie Ihren Fortschritt.
